Trimos est une entreprise suisse spécialisée dans la conception et la fabrication d'instruments de mesure de haute précision. Fondée en 1972, elle propose une large gamme d'équipements métrologiques tels que les colonnes de mesure, les bras de mesure, les bancs de réglage et les machines de mesure tridimensionnelles. Reconnue pour la qualité, la fiabilité et l'innovation de ses produits, Trimos est un acteur de référence dans les secteurs de l'industrie, de l'aéronautique, de l'automobile et du contrôle qualité.

Gamme d'Instruments TRIMOS

Colonnes de mesure TRIMOS

Colonnes de mesure

  • Séries V1 à V9
  • Précision jusqu'à 0.001mm
  • Hauteur jusqu'à 1100mm
Voir le catalogue
CMM Portable TRIMOS

CMM Portable

  • Mesure 3D flexible
  • Grande portabilité
  • Logiciel intuitif
Voir le catalogue

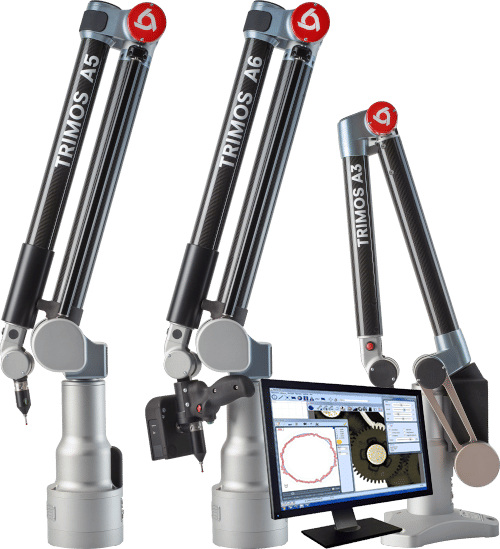

Bras de mesure TRIMOS

Bras de mesure portables

  • Mesure multi-axes
  • Ergonomie optimale
  • Haute précision
Voir le catalogue

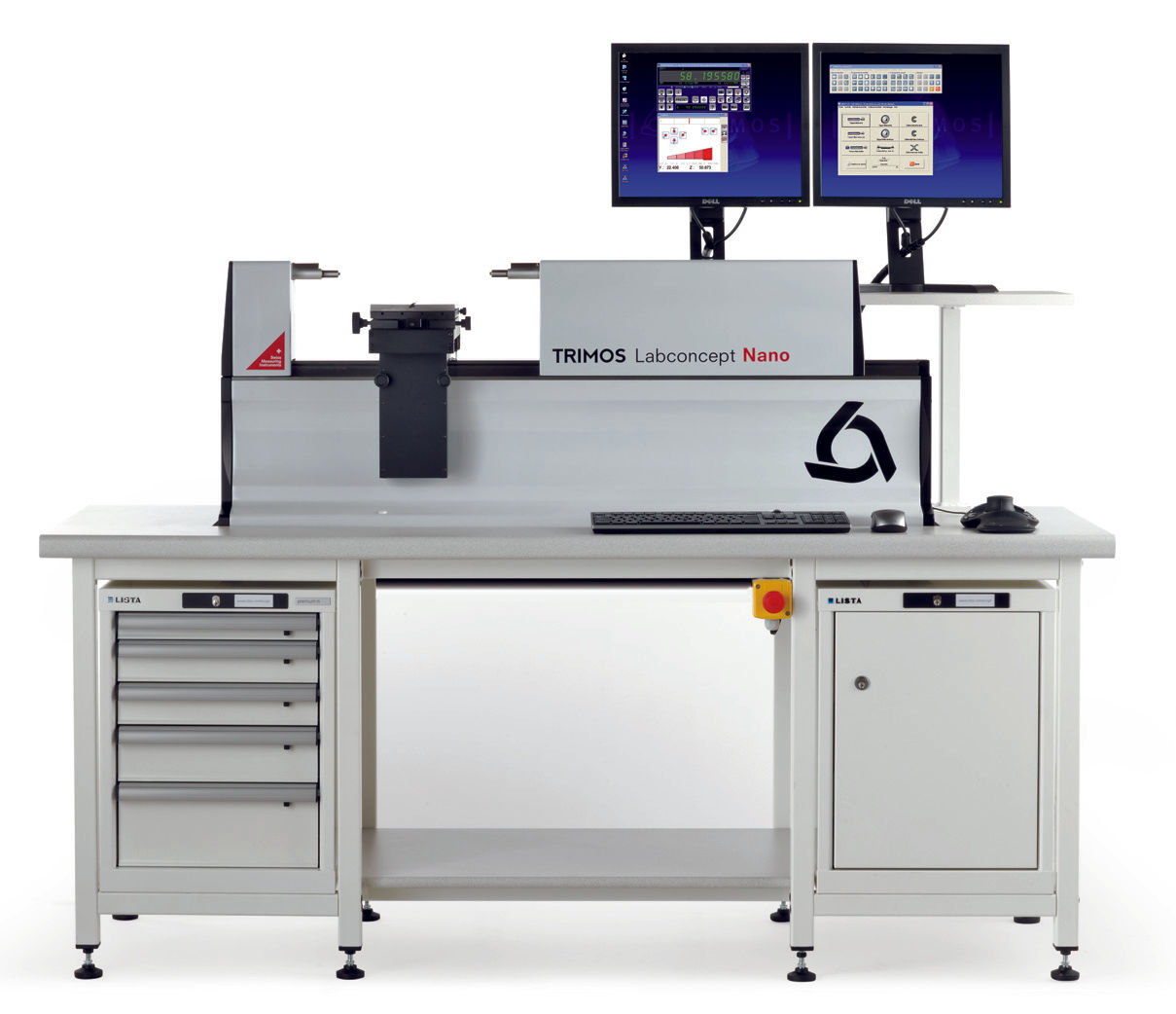

Banc de préréglage TRIMOS

Bancs de mesure et de préréglage

  • Préréglage d'outils
  • Contrôle précis
  • Interface intuitive
Voir le catalogue
Banc d'étalonnage TRIMOS

Banc de mesure et d'étalonnage

  • Étalonnage de précision
  • Traçabilité garantie
  • Système automatisé
Voir le catalogue
Mesure optique TRIMOS

Instruments de mesure optique

  • Analyse sans contact
  • Haute résolution
  • Mesure 3D avancée
Voir le catalogue

Caractéristiques Techniques

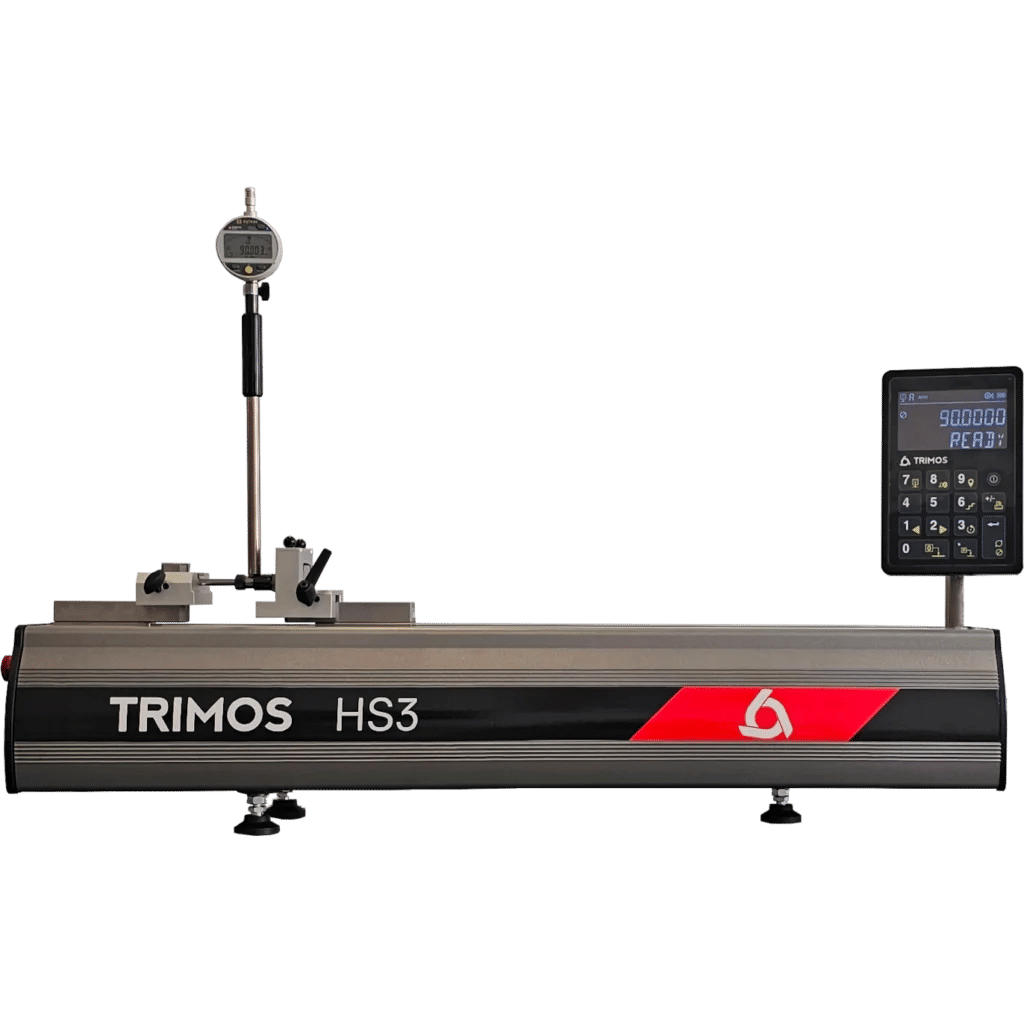

HS3 TRIMOS

Banc de réglage motorisé HS3

Caractéristiques Unité HS3
Hauteur mm 400
Etendue de mesure (mesures externes) mm (in) 50 ÷ 460 (2 ÷ 18)
Etendue de mesure (mesures internes) mm (in) 1 ÷ 410 (0.1 ÷ 16)
Erreurs maximales admissibles ¹) µm 0,7 + L(mm)/1000
Répétabilité (2s) ¹) µm 0.5
Résolution mm (in) 0.0001 (.000001)
Interfaces - RS232
Température de fonctionnement °C 10 ÷ 40
Température de stockage °C -10 ÷ 40
Poids kg 65

1) Selon les normes de l'usine

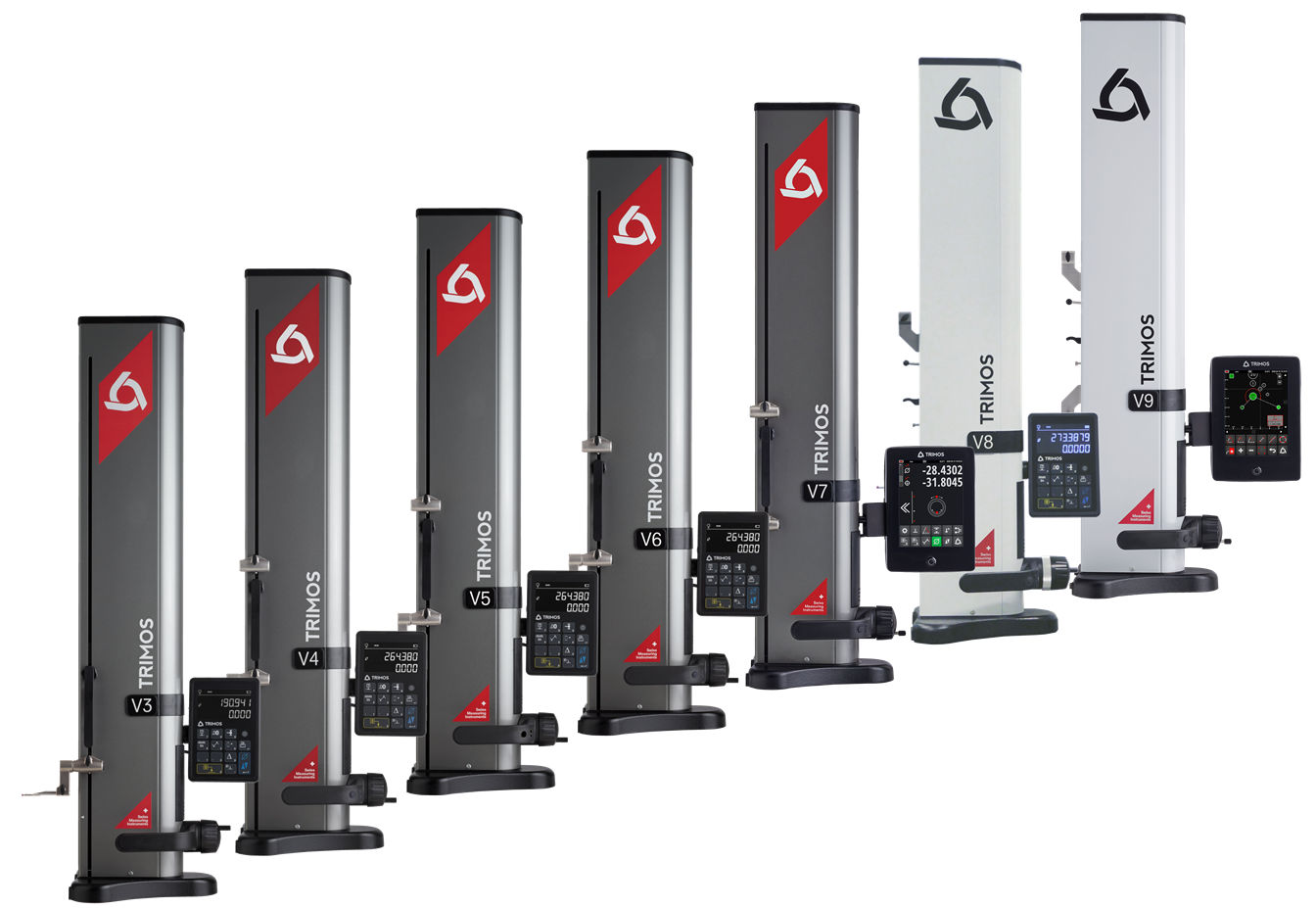

Colonnes de mesure TRIMOS

Colonnes de mesure

Caractéristiques Unité V3 V4 V9
Plages disponibles mm 300 / 600 400 / 700 / 1100 400 / 700 / 1100
Erreur maximale admissible µm 2.5 + L/300 2.0 + L/400 1.0 + L/500
Répétabilité µm 0.5 0.5 0.3
Résolution mm 0.001 0.001 0.0001
Force de mesure N 1.0 1.0 0.9

Les spécifications peuvent varier selon le modèle exact

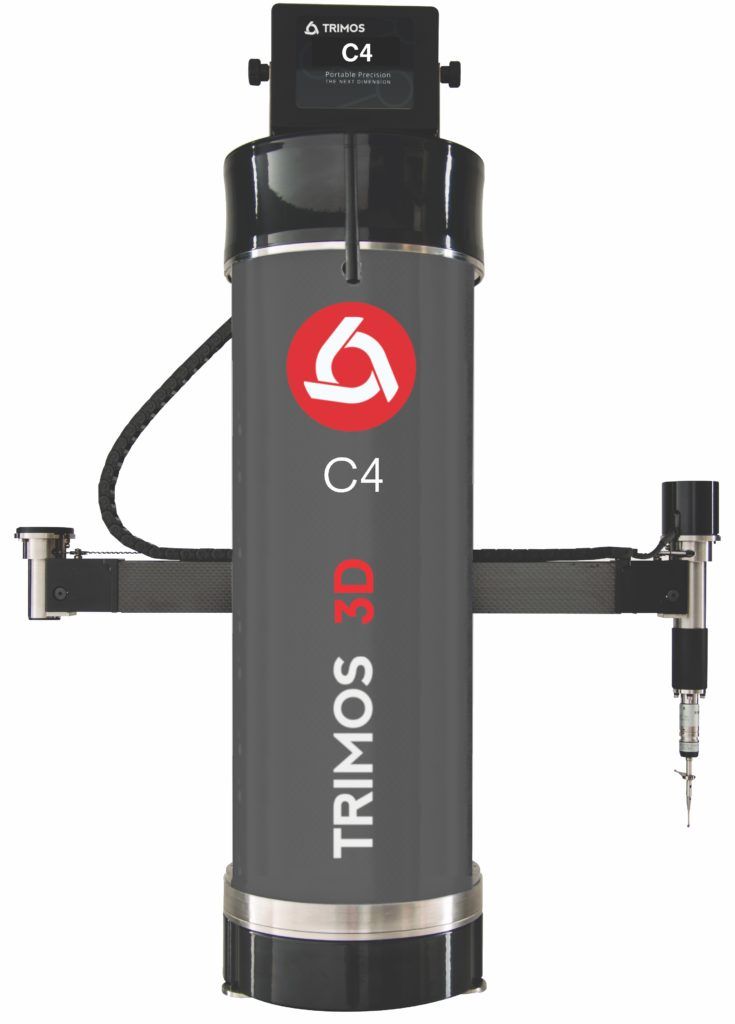

CMM Portable TRIMOS

CMM Portable

Caractéristiques Unité C4
Volume de mesure mm X et Y Ø 720, Z 250
Précision volumétrique µm ±0.025
Répétabilité point à point µm ±0.015
Poids kg 8.5
Température de fonctionnement °C 10 ÷ 40
Interface - USB, WiFi
Compatibilité logicielle - PolyWorks, Metrolog X4

Les spécifications peuvent varier selon les conditions d'utilisation

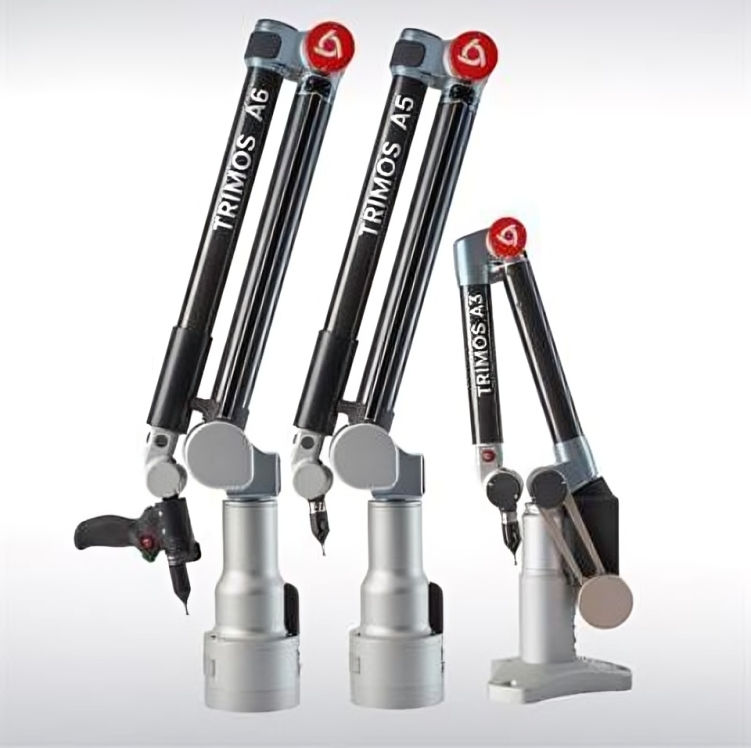

Bras de mesure TRIMOS

Bras de mesure portables A3, A5, A6

Caractéristiques Unité A3 A5 A6
Volume de mesure m 2.0 2.5 3.0
Précision volumétrique µm ±25 ±35 ±45
Répétabilité point à point µm ±15 ±20 ±25
Nombre d'axes - 6 6 6
Poids kg 7.9 8.2 8.5
Température de fonctionnement °C 10 ÷ 40 10 ÷ 40 10 ÷ 40
Interface - USB, WiFi USB, WiFi USB, WiFi
Compatibilité logicielle - PolyWorks, Metrolog X4, PowerINSPECT

Spécifications selon conditions d'utilisation standard

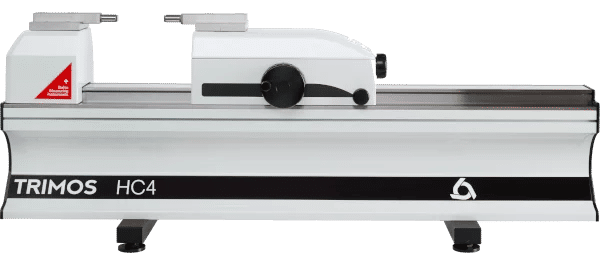

Banc HC TRIMOS

Banc de mesure et d'étalonnage HC

Caractéristiques Unité HC3 HC4 HC5
Plages disponibles mm 300 / 500 / 1000 300 / 500 / 1000 300 / 500 / 1000
Erreur maximale admissible µm 0.5 + L/1000 0.3 + L/1000 0.2 + L/1000
Répétabilité (2s) µm 0.3 0.15 0.1
Résolution µm 0.1 0.1 0.01
Force de mesure N 0.5 - 3 0.5 - 3 0.5 - 3
Interface - USB, RS232 USB, RS232 USB, RS232
Température de fonctionnement °C 20 ± 0.5 20 ± 0.3 20 ± 0.1

Spécifications selon les normes d'étalonnage

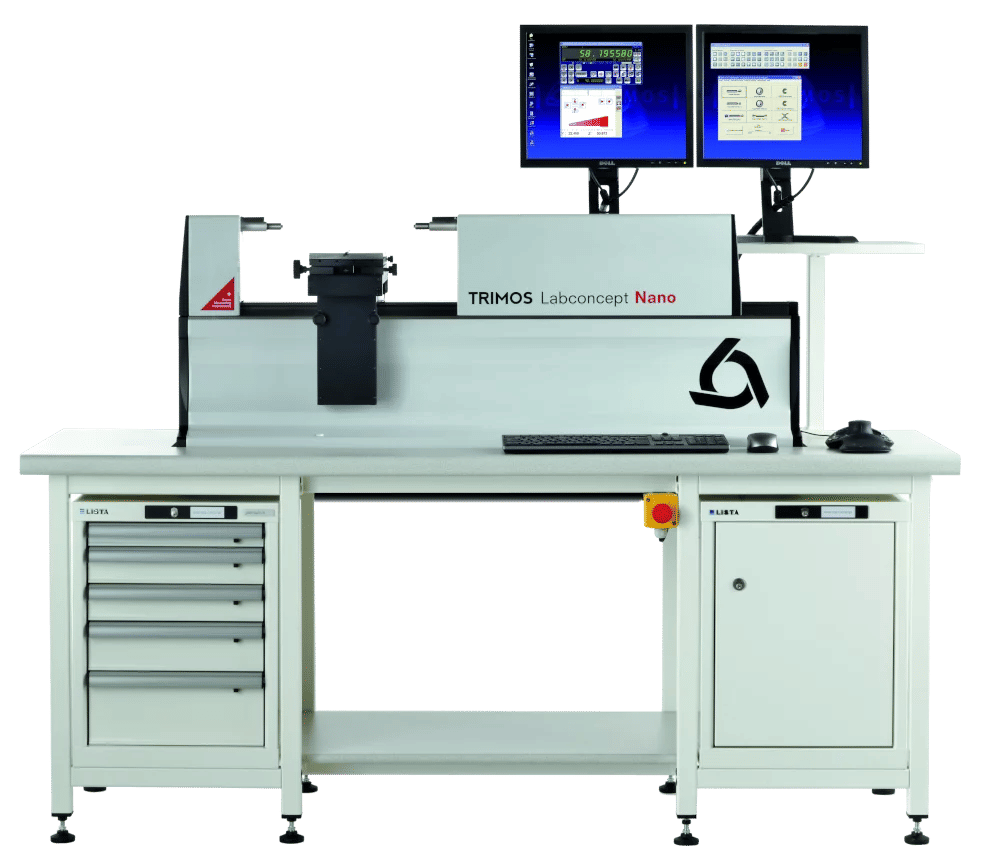

Labconcept Nano TRIMOS

Banc Labconcept Nano

Caractéristiques Unité Labconcept Nano
Plages disponibles mm 100 / 200 / 300
Erreur maximale admissible µm 0.07 + L/2000
Répétabilité (2s) µm 0.05
Résolution nm 1
Force de mesure N 0.1 - 1.5
Stabilité thermique °C 20 ± 0.05
Interface - USB, Ethernet
Logiciel - Labconcept Premium

Spécifications pour mesures en laboratoire de métrologie

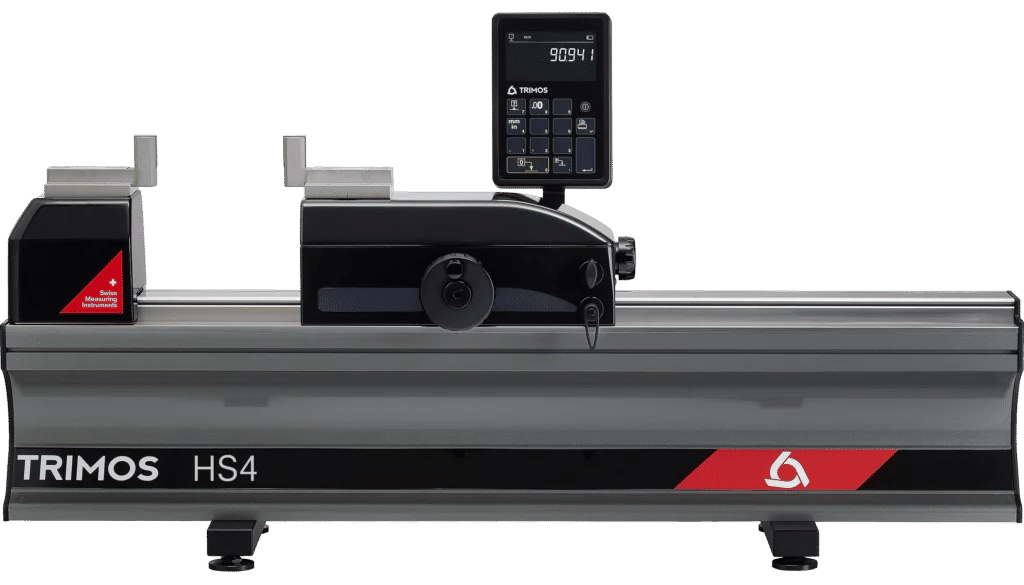

Banc HS4-6 TRIMOS

Banc de mesure et de préréglage HS4, HS5, HS6

Caractéristiques Unité HS4 HS5 HS6
Plages disponibles mm 500 / 1000 / 1500 / 2000 / 3000 500 / 1000 / 1500 / 2000 / 3000 500 / 1000 / 1500 / 2000 / 3000
Étendue de mesure mm (in) 550 (20) / 1050 (40) / ... 550 (20) / 1050 (40) / ... 550 (20) / 1050 (40) / ...
Erreurs max. admissibles (BMPE) µm 0,7 + L(mm)/1000 0,7 + L(mm)/1000 0,7 + L(mm)/1000
Répétabilité (RMPE, 2s) µm 0.5 0.5 0.2
Résolution maximale mm (in) 0.0001 (0.00001) 0.0001 (0.00001) 0.0001 (0.00001)
Vitesse max. de déplacement mm/s 1500 1500 1500
Force de mesure (prise du zéro) N 15 15 3
Interfaces - RS232 / USB RS232 / USB RS232 / USB
Poids (selon longueur) kg 94 / 123 / 152 / 181 / 239 94 / 123 / 152 / 181 / 239 94 / 123 / 152 / 181 / 239

Les spécifications peuvent varier selon les conditions d'utilisation

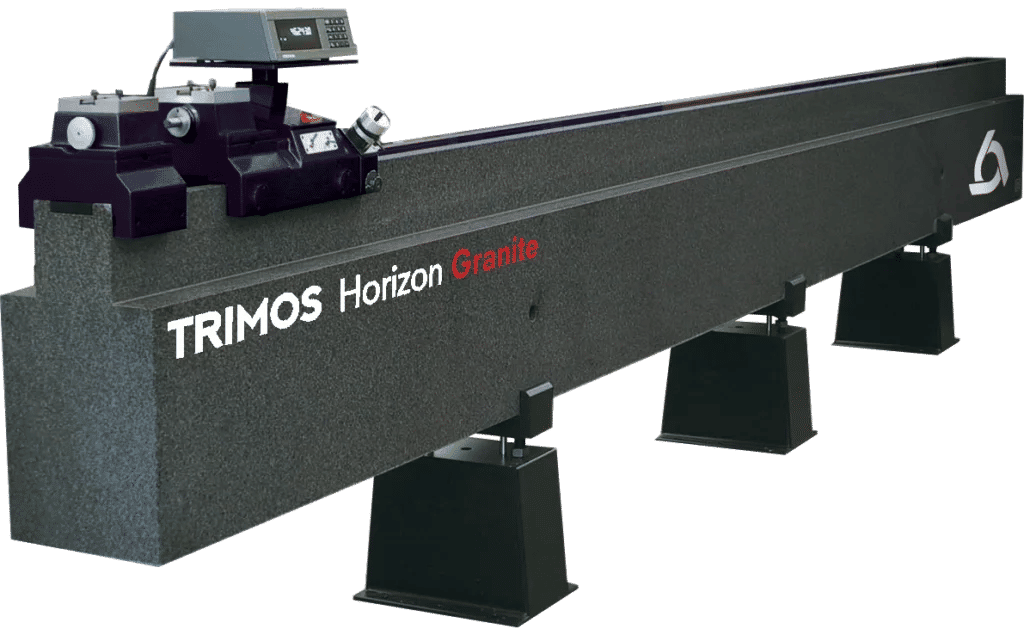

Horizon Granite TRIMOS

Banc Horizon Granite

Caractéristiques Unité Horizon Granite
Plages disponibles mm 500 / 1000 / 1500
Erreur maximale admissible µm 0.5 + L/1000
Répétabilité (2s) µm 0.3
Résolution µm 0.1
Planéité de la base granite µm/m 2
Force de mesure N 0.5 - 3
Interface - USB, RS232
Température de fonctionnement °C 20 ± 0.5
Stabilité thermique °C/h ±0.3

Spécifications pour conditions de laboratoire contrôlées

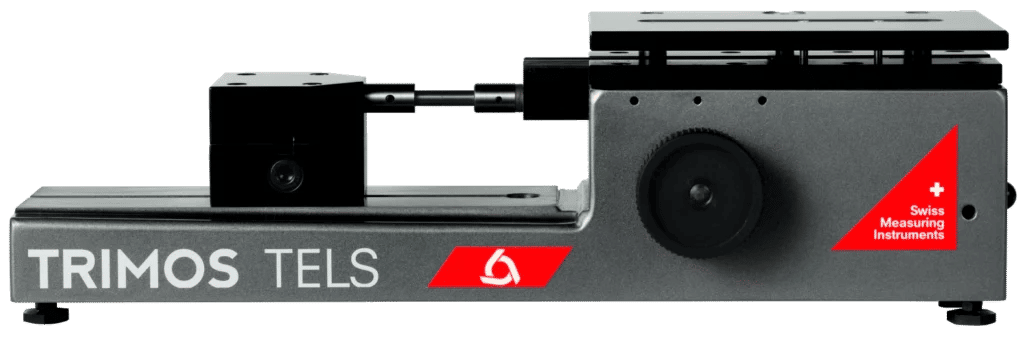

Banc TELS TRIMOS

Banc de mesure et de préréglage TELS

Caractéristiques Unité TELS
Course verticale (Z) mm 500 / 700 / 1000
Course horizontale (X) mm 175
Erreur maximale admissible µm 2 + L/350
Répétabilité µm 1
Résolution mm 0.001
Force de mesure N 1.5
Système de mesure - Optique incrémental
Interface - USB, RS232
Température de fonctionnement °C 20 ± 1

Spécifications selon conditions d'atelier standard

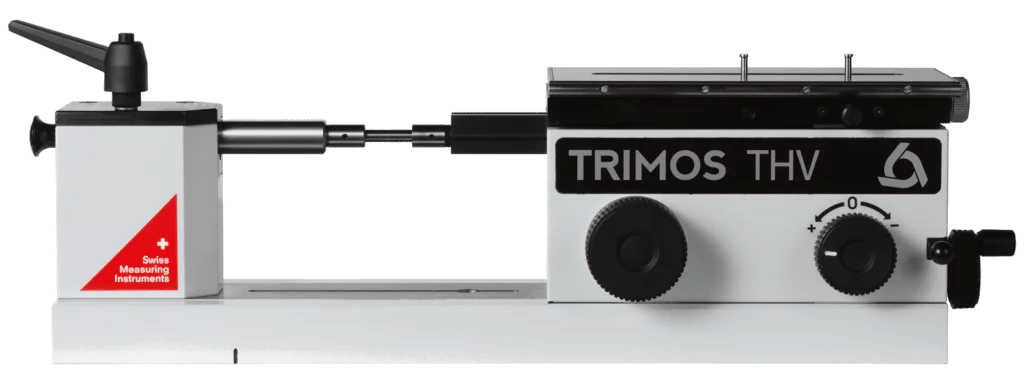

Banc THV TRIMOS

Banc de mesure et d'étalonnage THV

Caractéristiques Unité THV
Plages disponibles mm 300 / 600 / 1000
Erreur maximale admissible (EMPE) µm 0.15 + L/2000
Répétabilité (RMPE) µm 0.1
Résolution nm 10
Force de mesure N 0.3 - 1.5
Stabilité thermique °C 20 ± 0.1
Interface - USB, Ethernet
Logiciel - THV Premium
Vitesse de déplacement mm/s 0.1 - 10
Compensation thermique - Automatique

Spécifications valables en environnement métrologique contrôlé

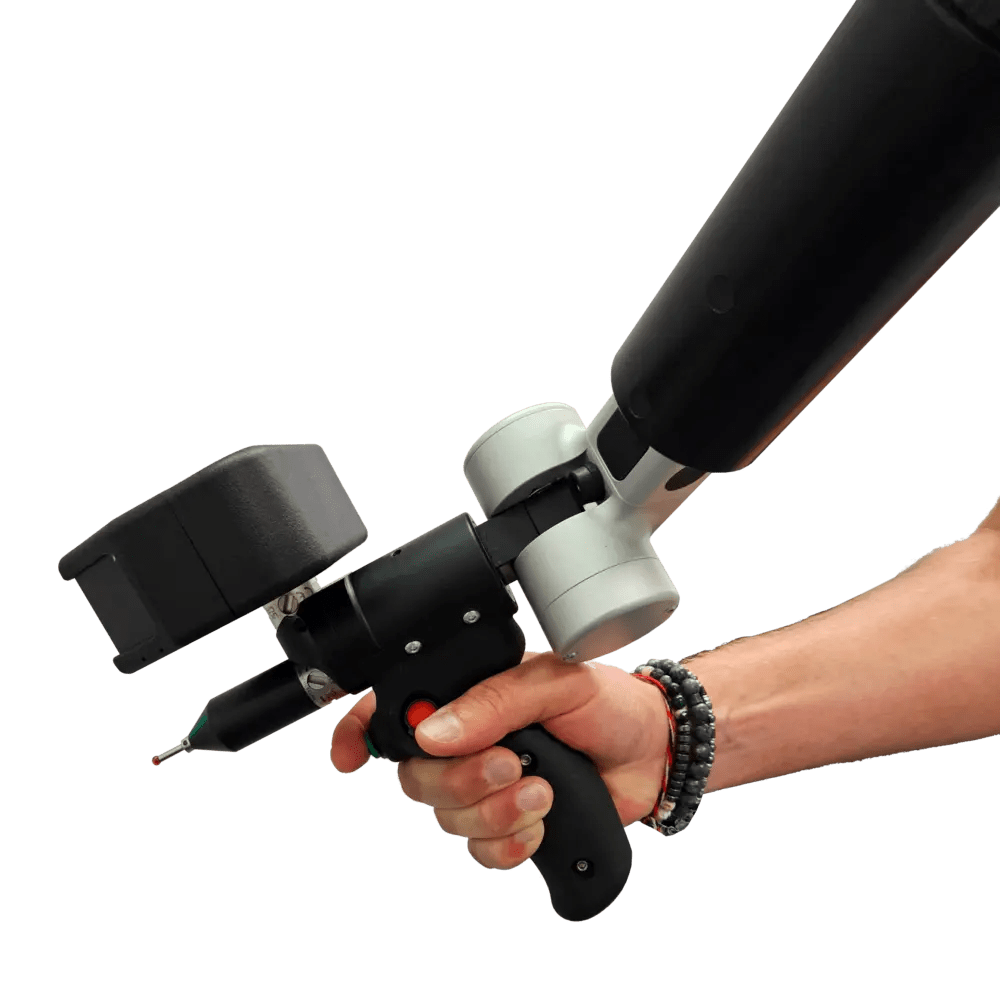

ScanSurf 80 TRIMOS

Scanner laser ScanSurf 80

Caractéristiques Unité ScanSurf 80
Largeur de scan mm 80
Points par ligne points 2000
Fréquence d'acquisition Hz 100
Précision µm ±5
Distance de travail mm 80 ±20
Interface - USB 3.0
Classe laser - 2M
Température de fonctionnement °C 10 ÷ 40
Logiciel - ScanSurf Suite

Spécifications pour mesures sans contact

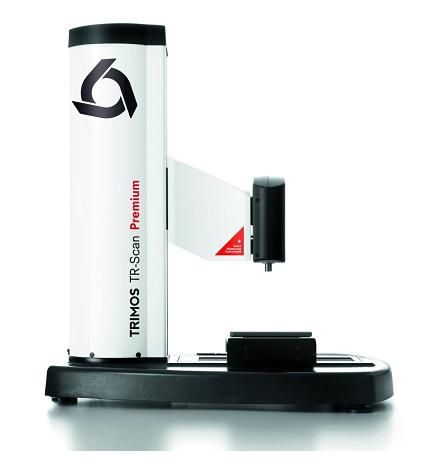

TR Scan Premium Pack 3D TRIMOS

TR Scan Premium Pack 3D

Caractéristiques Unité TR Scan Premium
Précision volumétrique mm 0.025
Vitesse de scan pts/sec 480,000
Zone de scanning mm 300 x 275
Résolution mm 0.050
Distance de travail mm 300
Source lumineuse - LED bleue
Interface - USB 3.0
Formats d'export - STL, OBJ, PLY, ASC
Logiciel - TR Studio Premium
Température de fonctionnement °C 15 - 30

Spécifications pour la numérisation 3D haute précision
