Laboratoire de Mesure Couple & Force

Laboratoire spécialisé en mesures de couple et force, accrédité par l'IAS (International Accreditation Service) et le SEMAC (Service Marocain d'Accréditation) conformément aux normes internationales de métrologie.

Service

Étalonnage en laboratoire et sur site

Accréditation

SEMAC et IAS membre ILAC

Expertise

Techniciens qualifiés ISO 17025

Demander un devis

Métrologie de la Force

1.1 Définition

La force est une grandeur physique qui caractérise une interaction entre deux objets pouvant induire un mouvement ou une déformation. Elle est exprimée en newton (N) dans le Système International d'Unités (SI).

Unité SI de la Force

1 Newton (N) = 1 kg⋅m/s²

1.2 Principes de Mesure

La mesure de la force repose sur plusieurs principes, notamment :

Déformation élastique

Utilisation de capteurs basés sur la variation de résistance électrique (extensométrie).

Méthode gravimétrique

Exploitation du poids comme force appliquée.

Méthode dynamique

Mesure de la force en fonction de l'accélération et de la masse (loi de Newton).

1.3 Instruments de Mesure

Différents instruments sont utilisés pour mesurer la force :

Dynamomètres

Capteurs mécaniques ou électroniques permettant de mesurer une force en compression ou en traction.

Balances électroniques

Utilisées pour la mesure indirecte de la force via le poids.

Capteurs de force à jauges de contrainte

Convertissent la déformation en signal électrique proportionnel à la force appliquée.

Machines d'essai universelles

Permettent des tests de traction, compression et flexion.

1.4 Applications Industrielles

La métrologie de la force est employée dans divers domaines :

Tests de résistance des matériaux

Vérification des propriétés mécaniques des matériaux en construction et ingénierie.

Contrôle qualité automobile et aéronautique

Vérification des efforts appliqués sur les pièces mécaniques.

Médical et biomécanique

Études sur les forces exercées sur les os et les articulations.

Robotique et automatisation

Surveillance des forces exercées dans les machines et robots.

Équipements de Mesure de Force

Dynamomètre

Dynamomètre

Mesure précise des forces de traction et compression

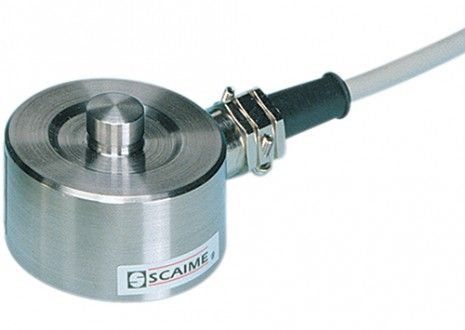

Capteur de Force

Capteur de Force

Haute précision pour mesures industrielles

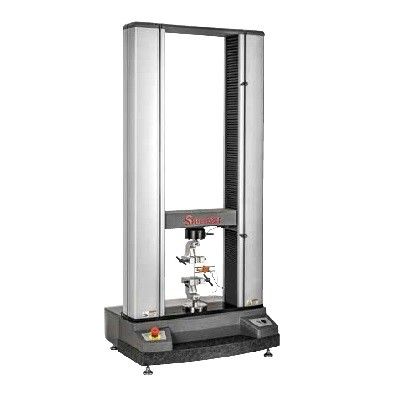

Machine d'Essai

Machine d'Essai

Tests de traction et compression avancés

Métrologie du Couple

2.1 Définition

Le couple désigne une force appliquée à une certaine distance d'un axe de rotation, produisant un mouvement rotatif. Il est exprimé en newton-mètre (N·m).

2.2 Principes de Mesure

Le couple est mesuré à partir de plusieurs approches :

Méthode des bras de levier : Application d'une force à une distance connue pour déterminer le couple.

Capteurs de couple rotatifs : Utilisation de jauges de contrainte pour convertir la déformation en mesure électronique.

Méthode inertielle : Analyse de la résistance à la rotation d'un système.

2.3 Instruments de Mesure

Les instruments les plus couramment utilisés pour la mesure du couple sont :

Clés dynamométriques

Permettent de serrer des vis et des écrous à un couple précis.

Capteurs de couple rotatifs

Utilisés pour la mesure en dynamique, notamment sur les moteurs et transmissions.

Bancs d'essai

Servent à tester les performances des systèmes mécaniques soumis à des couples importants.

Capteurs optiques et magnétiques

Exploitent la modification d'un signal en fonction de l'application d'un couple.

Étalonnage des Instruments de Couple

Instrument Plage de mesure Incertitude typique Norme appliquée
Outils dynamométriques à commandes manuelle 10 N.m ≤ C ≤ 1000 N.m 0,010 × C Méthode interne DCT.C.01/02

2.4 Applications Industrielles

Automobile et aéronautique : Vérification des couples appliqués aux systèmes de propulsion.

Fabrication d'outils de serrage : Calibration des clés dynamométriques et outils industriels.

Moteurs et turbines : Optimisation des performances des machines tournantes.

Éoliennes et systèmes énergétiques : Étude des couples appliqués pour améliorer l'efficacité énergétique.

Équipements de Mesure de Couple

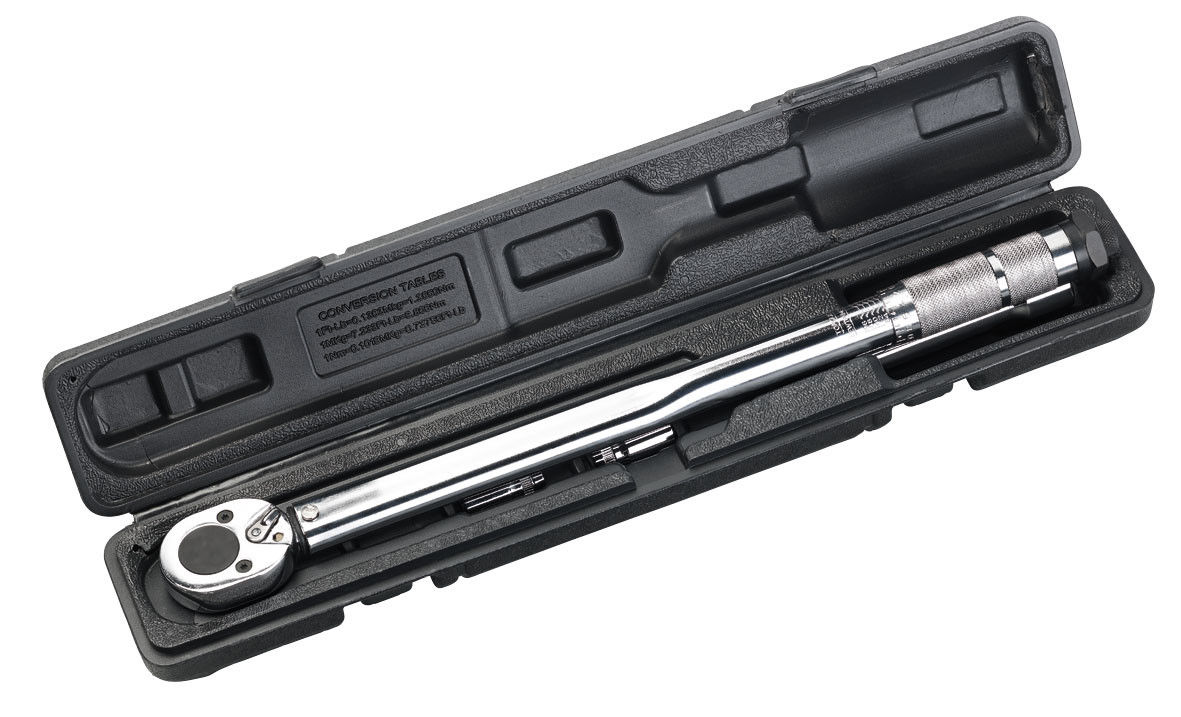

Clé Dynamométrique

Clé Dynamométrique

Contrôle précis du couple de serrage

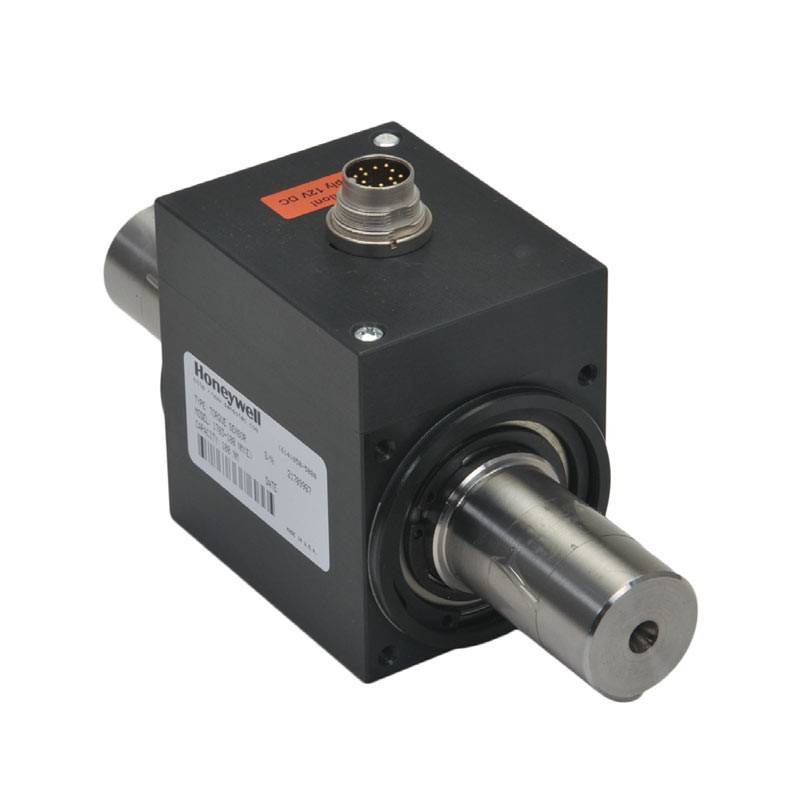

Capteur de Couple

Capteur de Couple

Mesure dynamique du couple rotatif

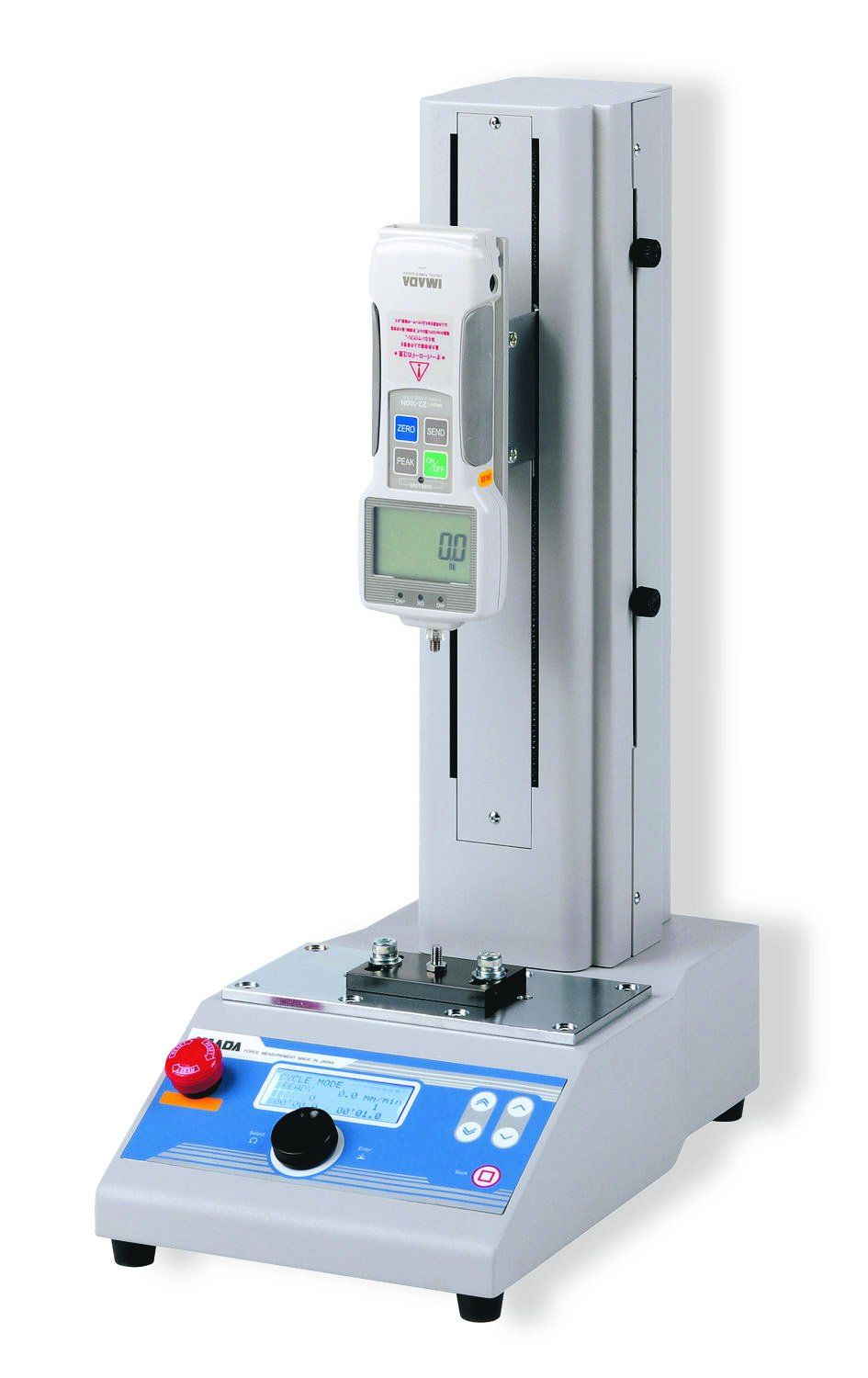

Banc d'Essai

Banc d'Essai

Tests et calibration de couple

Applications et Industries

Industrie Automobile

Étalonnage précis pour les chaînes de montage et tests qualité

Aéronautique

Calibration pour maintenance et assemblage d'aéronefs

Maintenance Industrielle

Services pour équipements et outils industriels
